MIR200 近紅外顯微鏡

?蘇州卡斯圖電子有限公司自主研發的無損紅外透視顯微技術,廣泛交付于半導體(Semiconductor)領域公司、平板顯示(FPD)公司、科研單位、高校及第三方實驗室、軍工企業。

全國服務熱線:0512-6603 8633

在線咨詢

蘇州卡斯圖電子有限公司自主研發的無損紅外透視顯微技術,廣泛交付于半導體(Semiconductor)領域公司、平板顯示(FPD)公司、科研單位、高校及第三方實驗室、軍工企業。


該技術方案得益于精密光學設計、納米級加工的集成式光學系統,兼容于常規金相顯微鏡(2寸-12寸)、常規體視顯微鏡(伽利略型及格林諾夫型)、常規工具顯微鏡、常規影像測量儀、超景深顯微鏡、大型龍門工業顯微鏡(MAX120寸)。技術方案可采用結構光、近紅外波段、中遠紅外波段、太赫茲波段穿透芯片、顯示面板表層封裝的非金屬化合物,對客戶產品進行無損檢查。其微米/納米級物體內部無損檢測技術在VECSEL器件、薄膜型黏晶材料穿透、全復消色差紅外檢測、可見光/紅外對位檢測等應用。


圖片1 拷貝.png


MIR200紅外顯微鏡——硅基無損紅外透視顯微解決方案


第一代半導體(硅基)

第一代半導體是單質材料,因此也被稱為“元素半導體”。世界上第一只晶體管是由鍺(Ge)生產出來的,但鍺的非必要能耗與器件耗損,以及儲量和價格,相較硅來說不具優勢。硅(包括硅基)器件占到了全球銷售的一代半導體產品95%以上。

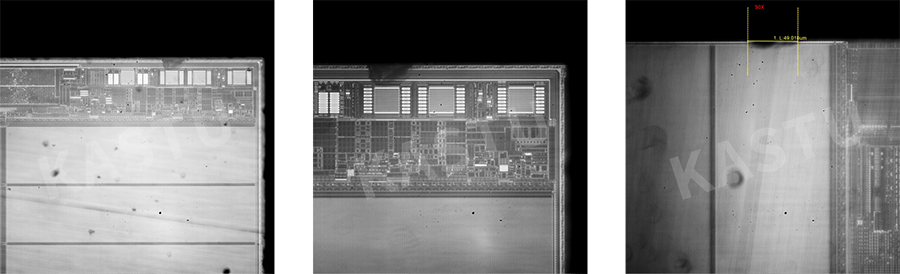

國內前三晶圓代工廠,12寸晶圓無損穿透案例:


圖片13 拷貝.png


MIR200紅外顯微鏡——硅基無損紅外透視顯微解決方案


MIR全系列工業顯微鏡,2寸/4寸/6寸/8寸/12寸,能夠穿透樣品表面,進行無損觀察檢測,檢測效果好、速度快,大幅提升了客戶效率。本系列顯微鏡可根據客戶要求定制濾片、鏡頭、相機、平臺,可搭配自動傳動設備。


單擊點開視頻:MIR200高速紅外透視檢測  20FPS



MIR200紅外顯微鏡——硅基無損紅外透視顯微解決方案


第一代半導體(硅基)

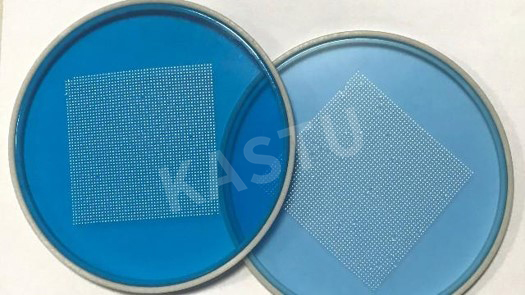

薄膜型黏晶材料主要應用于堆疊式晶片級封裝體(Stacked Chip Scale Package,SCSP)中,對于兩種黏晶材料DAF(Die Attach Film)與FOW(Film Over Wire),公司紅外穿透顯微鏡結合特殊觀察方式,能夠輕松穿透兩種黏晶材料。

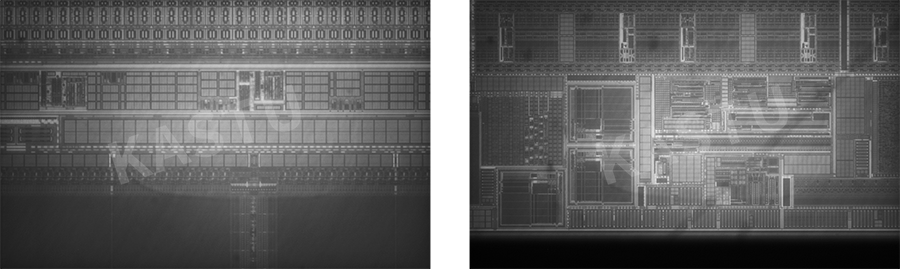

國內早期LED制造企業之一,6寸晶圓無損穿透硅片背面及DAF膜案例:


圖片14 拷貝.jpg


圖片15 拷貝.png


第一代半導體(硅基)圖片賞析

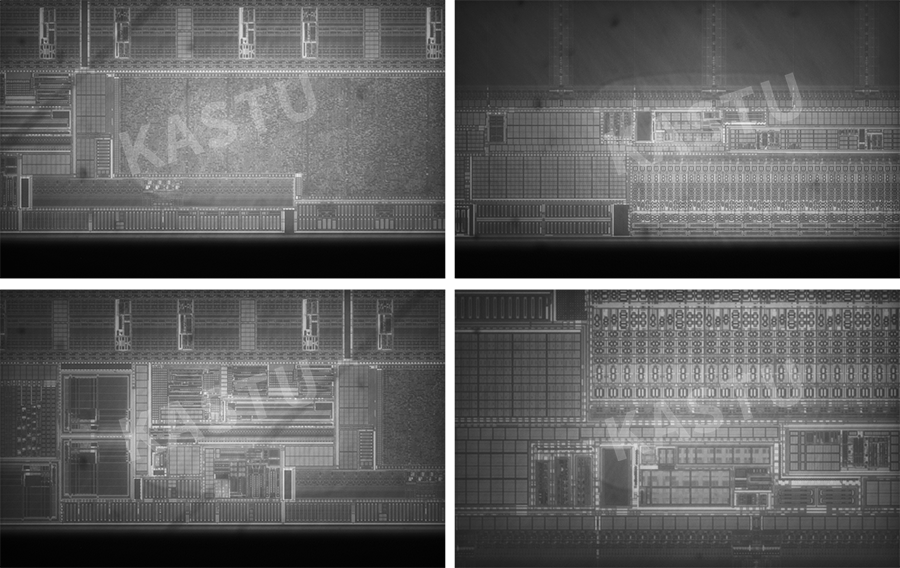

已交付近50家國內客戶用于硅(硅基)產品,以下為MIR200近紅外顯微鏡拍攝效果圖片。


圖片16 拷貝.png


第一代半導體(硅基)圖片賞析

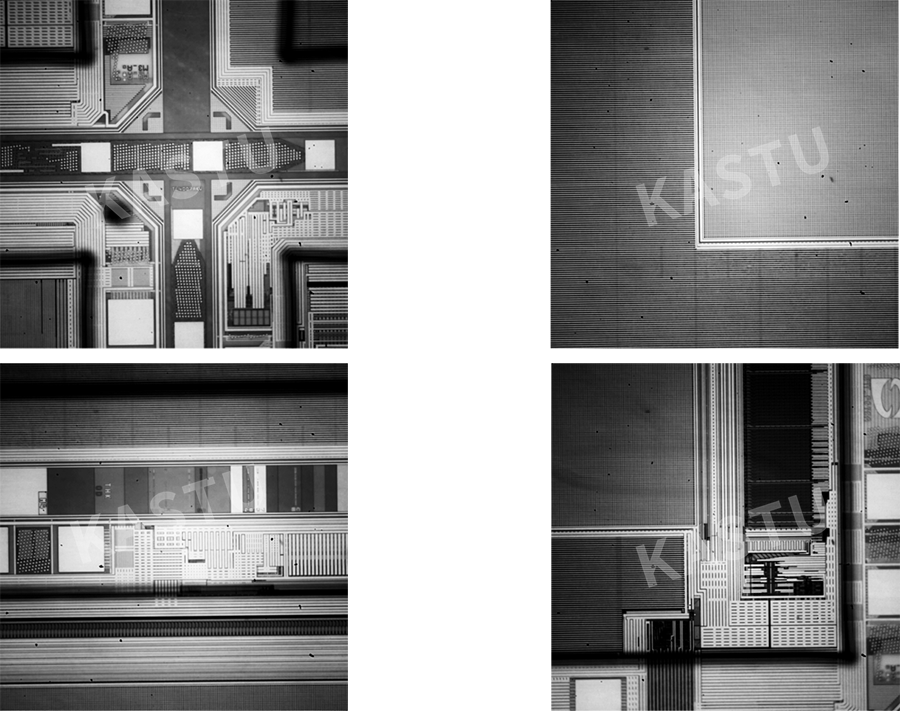

已交付近50家國內客戶用于硅(硅基)產品,以下為MIR200近紅外顯微鏡拍攝效果圖片。


圖片17 拷貝.png


圖片18 拷貝.png


MIR200紅外顯微鏡——硅基無損紅外透視顯微解決方案


國內航空航天軍工企業,紅外雙目對位檢測案例:


圖片19 拷貝.png

封裝芯片,晶圓級CSP/SIP的非破壞檢查,倒裝芯片封裝的不良狀況無損分析,透過硅觀察IC芯片內部

IR近紅外線顯微鏡,可以對SiP(System in Package),三維組裝,CSP(Chip Size Package)等用可視觀察無法看到的領域進行無損檢查和分析

正置紅外顯微鏡,專用紅外硅片檢測顯微鏡,硅襯底的CSP觀察


Vcsel芯片隱裂,InGaAs瑕疵紅外無損檢測,LED LD芯片出光面積測量,Chipping(chip crack)失效分析,封裝芯片的內部缺陷,焊點檢查,

鍵合片bumping,FlipChip正反面鍵合定位標記重合誤差無損測量,可以定制開發軟件模塊快速自動測量重合誤差,硅基半導體Wafer,碲化鎘CdTe ,碲鎘汞HgCdTe等化合物襯底無損紅外檢測,太陽能電池組件綜合缺陷紅外檢測,LCD RGB像元面積測量


IR顯微鏡可用于透過硅材料成像,倒裝芯片封裝的不良狀況無損分析,通過紅外顯微鏡對硅片穿透可觀察晶體生長過程中的位錯,隱裂痕,芯片劃片封裝的不良狀況無損分析,封裝后的焊接部分檢查,可直接穿透厚度不超過600μm的硅片,觀察IC芯片內部,觀察內部線路斷裂,崩邊,崩裂,溢出等,也應用于包括產品晶圓生產內部缺陷檢查,短斷路檢查,鍵合對準(薄鍵合電路)
