麥克奧迪SMZ171系列體視顯微鏡具有放大圖像立體感強，分辨率高，像面平整的優點.專為工業應用設計，超長工作距離、超大景深、防靜電（ESD）.多種光源及支架可供選擇：SMZ171TH、SMZ171BH、SMZ171TP、SMZ171BP
全國服務熱線：0512-6603 8633
在線咨詢ZOOM 1:6.7奉獻出色的性能價格比
放大圖像立體感強，分辨率高，像面平整
專為工業應用設計，超長工作距離、超大景深、防靜電（ESD）
擁有完備的附件功能，是您理想的工具。

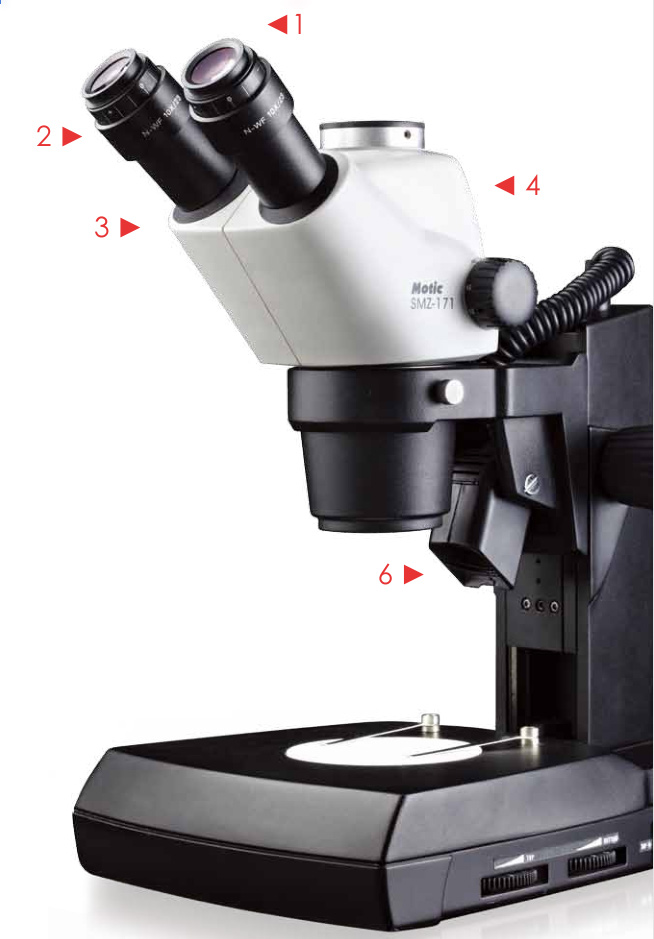

1） 眼罩
?方便觀察的護眼罩一對
2）廣角ESD目鏡
? 高眼點超廣角
? 視度可調，調節范圍：±5屈光度
? WF10X/23
?防靜電（ESD）
目鏡 | 10X/23（可加分劃板）ESD | 1300700102701 |
12.5X/18（可加分劃板）ESD（選配） | 1300700102741 | |
15X/16（可加分劃板）ESD（選配） | 1300700102801 | |
20X/13（可加分劃板）ESD（選配） | 1300700102891 |
3）分劃板
分劃板
| 十字雙向分劃板 | G2FB-1 |
雙向分劃板 | G2FB-2 | |
十字單向分劃板 | G2FB-3 | |
單向分劃板 | G2FB-4 | |
1°圓分劃板 | G2FB-5 | |
10°十字圓分劃板 | G2FB-6 | |
十字分劃板 | G2FB-7 |
4）鏡體
?放大倍數連續可變
?高清晰度、高景深的立體圖像
?變倍手輪雙側水平設置，變倍靈活舒適
?變倍定檔輕巧方便，重復精度高
?雙目?jī)A斜45°
?瞳距調節范圍：48mm~75mm
?變倍范圍:0.75X?5X
?變倍比：1：6.7
?工作距離：110mm
?防霉設計
ESD 附加物鏡 （選配） | 0.3X [WD =301 mm] | 1300700200091 |
0.5X [WD =191.8 mm] | 1300700214391 | |
0.63X [WD=142.7 mm] | 1300700200141 | |
0.75X [WD=128.6 mm] | 1300700214381 | |
1.5X [WD=56.3 mm ] | 1300700200121 | |
2.0X [WD=38.6 mm] | 1300700200131 |
5)調焦機構
?v型導軌與鋼球組合構成調焦機構，保證調 焦靈活舒適、穩定可靠
?立柱式底座調焦總行程：50mm
?立臂式底座調焦總行程：140mm
?鏡體安裝尺寸：076mm
6)上光源
? 3W LED燈，亮度可調，角度可調
7) 立柱式底座
? v型導軌與鋼球組合出色的調焦機構，保證調焦 更為靈活舒適、穩定可靠
? 物鏡自動對準工作臺板
?滿足 SMZ-171 配0.3X、0.5X、0.63X、0.75X、1.5X、2X ESD附加物鏡的需要
?鏡體安裝尺寸：?76mm
?立柱安裝尺寸：?32mm
?調焦總行程：50mm
?鏡架內置可調角度、可調亮度的3W LED落射光源
?底座內置可調亮度的3W LED透射光源
?可單獨使用或者同時使用落射、透射光源
?有標準底座和防靜電(ESD )兩種底座供選擇
?選用ESD平底座時，可選配冷光源照明器和光纖使用
?特別適合于工業領域
8) 立臂式底座
? v型導軌與鋼球組合出色的調焦機構，保證調焦 更為靈活舒適、穩定可靠
? 物鏡自動對準工作臺板
?滿足 SMZ-171 配0.3X、0.5X、0.63X、0.75X、1.5X、2X ESD附加物鏡的需要
?鏡體安裝尺寸：?76mm
?調焦總行程：140mm
?鏡架內置可調角度、可調亮度的3W LED落射光源
?底座內置可調亮度的3W LED透射光源
?可單獨使用或者同時使用落射、透射光源
?有標準底座和防靜電(ESD )兩種底座供選擇
?選用ESD平底座時，可選配冷光源照明器和光纖使用
?特別適合于工業領域
SMZ-171連續變倍體視顯微鏡標準配置表
| 頭部配置 | |||||
組件名稱 | 規格 | 物料編號 | SMZ171 （雙目） | SMZ171 （三目） | |
鏡體 | SMZ-171雙目 | 45度 | 1300705802851 | ● | |
SMZ-171三目 | 45度 | 1300705802861 | ● | ||
目鏡 ESD | N-WF10X/23視度可調 | 1300700102701 | ● | ● | |
| 底部配置 | ||||||
組件名稱 | 規格 | 物料編號 | 標準底座 （立柱式） | 標準底座 （立臂式） | ESD底座 （立柱式） | ESD底座 （立臂式） |
標準底座 鏡架組 | 立柱式 立柱式平底座組 | 1300705803001 | ● | |||
立柱式鏡架組 | 1300705802991 | ● | ||||
立臂式鏡架組 | 1300705802971 | ● | ||||
ESD標準 底座鏡架組 | 立柱式 立柱式平底座 （ESD） | 1300705803071 | ● | |||
立柱式鏡架組 （ESD） | 1300705803061 | ● | ||||
立臂式鏡架組（ESD） | 1300705803031 | ● | ||||
上光源 | LED上光源組 | 1300705802951 | ● | ● | ○ | ○ |
下光源 | LED底座組 | 1300705802981 | ● | ● | ○ | ○ |
冷光源 照明器 | MLC-150C冷光源照明器 | 1300707100161 | ○ | ○ | ○ | ○ |
硬管式單管光纖 | 1300707100221 | ○ | ○ | ○ | ○ | |
載物臺 | 黑白塑料臺板 | 1300800300031 | ● | ● | ● | ● |
毛玻璃臺板 | 1300206300061 | ● | ● | ● | ● | |
片夾組 | 片夾 | 1300704900511 | ● | ● | ● | ● |
注：”●”是標配，“○”是選配

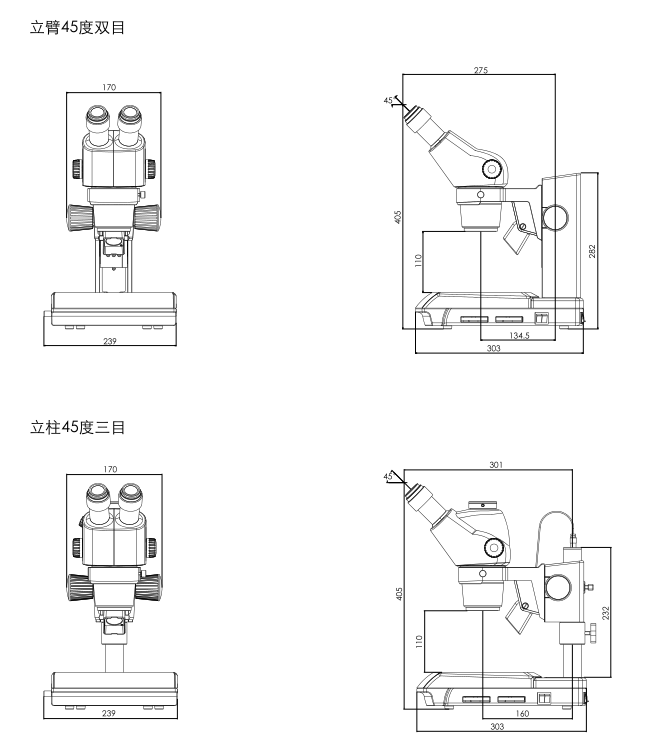

SMZ-171系列體視顯微鏡尺寸圖
SMZ-171系列體視顯微鏡
提供多種可選附件,必有一款適合您

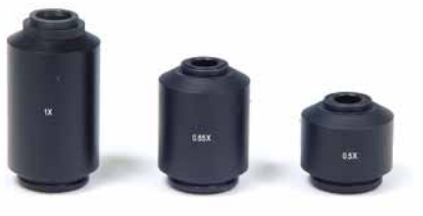

C-Mou nt攝像系統
?0.50X攝像接頭組
?0.65X攝像接頭組
?1X攝像接頭組
備注：此攝像系統可以配置所有MOTICAM系列數碼攝像系統和其他外置的CCD。
附加照明/冷光源照明器

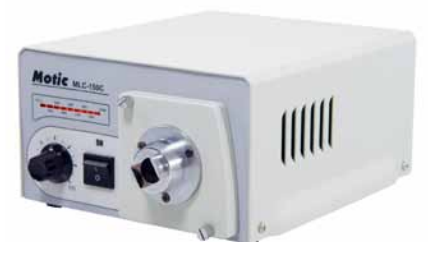

> MLC-150C 冷光源照明器
?額定電壓輸入：AC110V/AC220CV
（手動轉換） ±15%，燈泡采用21V/150W高亮度鹵素?zé)?/span>

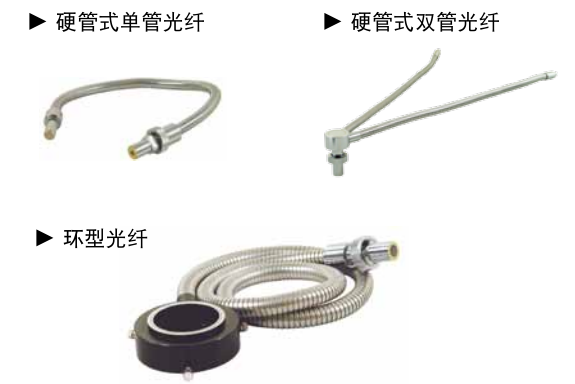

> 光纖選擇如下：
載物臺
> 滑動載物臺
? 載物臺安裝在底座的 工作臺板孔內，即可作任意方向的平行移動，又可作360°平面移動，易于觀察微小標本。

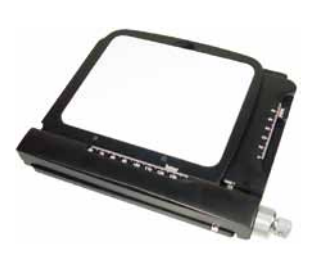

> X-Y 移動式載物
? 將移動式載物臺安裝在顯微鏡底座上， 轉動同軸調節旋鈕的大、小鈕，可實現載物臺在X、Y軸的兩個方向上的平穩移動。
暗場照明器
? 暗場照明器安裝在底座的工作臺板孔內，通過該種特殊照明器，由透射光源產生的照明光線不會直接進入成像物鏡內，從而使標本獲得更高的襯度，以便于觀察特殊標本，如纖維等不易觀察的物體。暗場照明器適合于帶光源底座。
組合偏光器
? 組合偏光器的起偏器安裝在底座的工作臺板孔內，而檢偏器套在顯微鏡鏡體的裝飾環上。
? 起偏器與檢偏器均可作360°旋轉。
? 偏光器主要是利用顯微放大原理和偏振光 干涉原理，對透明或非透明的礦物、非均 質體等薄片標本進行光學性質的觀察與測定。
獨立偏光器(B301K偏光器)
? 獨立偏光器安裝在底座的工作臺板孔內。起偏器可作360°旋轉，檢偏器既可作360°旋轉，又可擺出光路。偏光器主要是利用顯微放大原理和偏振光干涉原理，
對透明物體、非均質體等薄片標本進行光學性質的觀察與測定。
鏡架

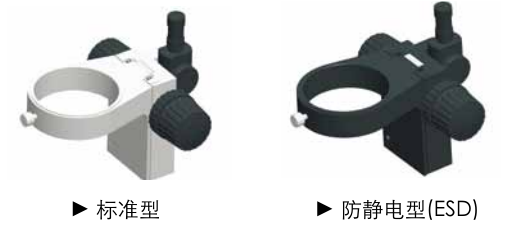

> 標準立柱式鏡架
?V型導軌與鋼球組合出色的升降機構，保證調 焦更為靈活舒適、穩定可靠
?需配鏡架連接頭(?32)使用。鏡架連接頭物料號：1300705802781
?配光源安裝孔位
?調焦行程：50mm
?立柱安裝尺寸：?32mm
?鏡體安裝尺寸：?76mm
?有標準和防靜電(ESD)兩種鏡架供選擇

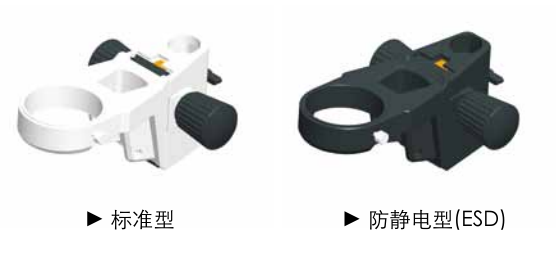

> 工業鏡架
?V型導軌與鋼球組合出色的升降機 構，保證調焦更為靈活舒適、穩定可靠
?無需安裝鏡架連接頭
?配光源安裝孔位
?調焦行程：50mm
?鏡體安裝尺寸：?76mm
?支架安裝尺寸：?16mm
?可調角度：±90°
?有標準和防靜電(ESD)兩種工業鏡架供選擇
工業鏡架底座組

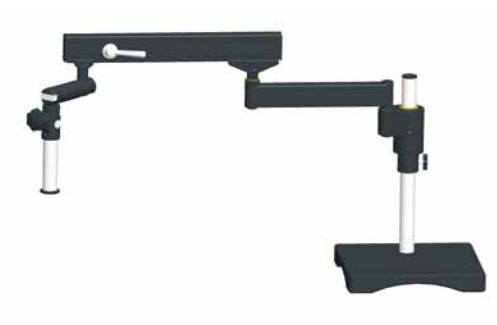

> 擺動架（配方形底座+調焦機構連接頭）
1300705802751+1300705802641+1300705802781
?垂直立柱直徑：?32mm
?調焦立柱直徑：?32mm
?垂直立柱長度：400mm，選配600mm

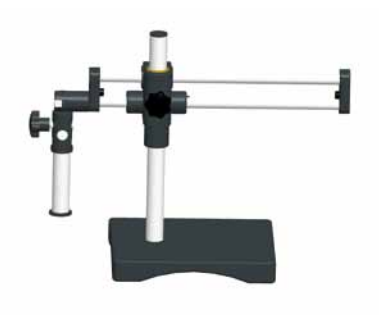

> 雙軌移動架（配方形底座+調焦機構連接頭）
1300705802741+1300705802641+1300705802781
?垂直立柱直徑：?32mm
?調焦立柱直徑：?32mm
?垂直立柱長度：400mm，選配600mm

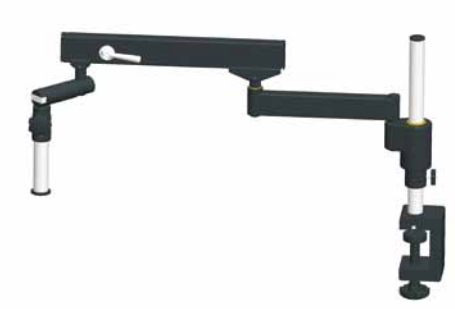

> 擺動架（配臺夾式底座+調焦機構連接頭）
1300705802751+1300705802691+1300705802781
?垂直立柱直徑：?32mm
?調焦立柱直徑：?32mm
?可夾持臺板厚度MAX75mm
?垂直立柱長度：400mm，選配600mm

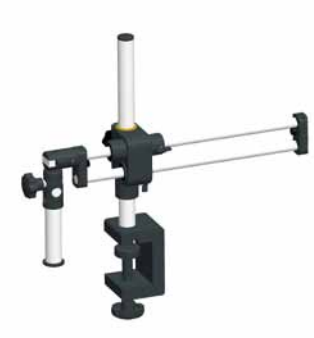

> 雙軌移動架（配臺夾式底座+調焦機構連接頭）
1300705802741+1300705802691+1300705802781
?垂直立柱直徑：?32mm
?調焦立柱直徑：?32mm
?可夾持臺板厚度MAX75mm
?垂直立柱長度：400mm，選配600mm
工業鏡架底座組
> 單軌移動架（配圓形底座+調焦機構連接頭）
1300705802731+1300705802671+1300705802781
?底座直徑：?300mm
?立柱高：400mm，選配600mm
?水平移動范圍：260mm
?垂直立柱直徑：?32mm
?調焦立柱直徑：?32mm
> 單軌移動架（配方形底座+調焦機構連接頭）
1300705802731+1300705802641+1300705802781
?底座長度：300mm
?底座寬度：300mm
?水平移動范圍：400mm
?立柱高：400mm，選配600mm
?垂直立柱直徑：?32mm
?調焦立柱直徑：?32mm

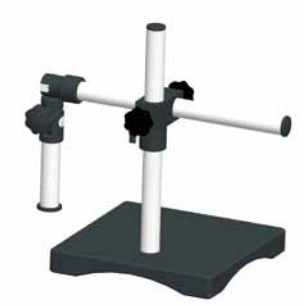

> 單軌移動架（配方形底座）
1300705802731+1300705802641
?底座長度：300mm
?底座寬度：300mm
?水平移動范圍：400mm
?立柱高：400mm，選配600mm
?垂直立柱直徑：?32mm
?調焦立柱直徑：?32mm
? 可直接配工業鏡架
> 手動式移動工作臺
1300705802711
?臺板面積：450mm x 350mm
?臺板X向行程：410mm
?臺板丫向行程：220mm
? 變倍體支撐架可以做前后左右擺動，以滿足從不同的側面觀察物體的要求
SMZ-171系列體視顯微鏡技術參數
型號 | SMZ-171B | SMZ-171T |
光學系統 | Greenough | |
觀察角度 | 45° | 45° |
主機變倍范圍 （標配） | 0.75X - 5.0X | |
變倍比 | 6.7: 1 | |
目鏡（標配） | 視度可調/ WF10X | |
最大視場（標配） | 23mm | |
瞳距 | 48mm 一 75mm | |
視度調節 | ±5°屈光度 | |
工作距離（標配） | 110mm | |
景深（標準配置下） | 2.42?0.13 | |
攝影攝像接口 | / | 可配 |
0.5X接頭 0.65X接頭 1.0X接頭 | ||
附加物鏡 | 0.3X [WD =301mm] 0.5X [WD =191.8mm] 0.63X [WD =142.7mm] 0.75X [WD =128.6mm] 1.5X [WD =56.3mm ] 2.0X [WD = 38.6mm] | |
系統最大放大倍率 | 200X | |
系統最大工作距離 | 301mm | |
系統最大視場 | 102.2mm | |
防靜電（ESD） | 有 | |
SMZ-171系列體視顯微鏡光學參考值
目鏡 | 倍率檔位(X) | 標準物鏡 | 附加物鏡 | ||||||||||||
0.3X | 0.5X | 0.63X | 0.75X | 1.5X | 2X | ||||||||||
工作距離110mm | 工作距離301mm | 工作距離191.8mm | 工作距離142.7mm | 工作距離128.6mm | 工作距離56.3mm | 工作距離38.6mm | |||||||||
總放大倍率 | 視場直徑?（mm） | 總放大倍率 | 視場直徑?（mm） | 總放大倍率 | 視場直徑?（mm） | 總放大倍率 | 視場直徑?（mm） | 總放大倍率 | 視場直徑?（mm） | 總放大倍率 | 視場直徑?（mm） | 總放大倍率 | 視場直徑?（mm） | ||
10x/23 | 0.75 | 7.5 | 30.67 | 2.25 | 102.22 | 3.75 | 61.33 | 4.725 | 48.68 | 5.628 | 40.89 | 11.25 | 20.44 | 15 | 15.33 |
1 | 10 | 23 | 3 | 76.67 | 5 | 46 | 6.3 | 36.51 | 7.5 | 30.67 | 15 | 15.33 | 20 | 11.5 | |
2 | 20 | 11.5 | 6 | 38.33 | 10 | 23 | 12.6 | 18.25 | 15 | 15.33 | 30 | 7.67 | 40 | 5.75 | |
3 | 30 | 7.67 | 9 | 25.56 | 15 | 15.33 | 18.9 | 12.17 | 22.5 | 10.22 | 45 | 5.11 | 60 | 3.83 | |
4 | 40 | 5.75 | 12 | 19.17 | 20 | 11.5 | 25.2 | 9.13 | 30 | 7.67 | 60 | 3.83 | 80 | 2.875 | |
5 | 50 | 4.6 | 15 | 15.33 | 25 | 9.2 | 31.5 | 7.30 | 37.5 | 6.13 | 75 | 3.07 | 100 | 2.3 | |
12.5x/18 | 0.75 | 9.357 | 24 | 2.812 | 80 | 4.687 | 48 | 5.91 | 38.10 | 7.03 | 32 | 14.06 | 16 | 18.75 | 12 |
1 | 12.5 | 18 | 3.75 | 60 | 6.25 | 36 | 7.875 | 28.57 | 9.375 | 24 | 18.75 | 12 | 25 | 9 | |
2 | 25 | 9 | 7.5 | 30 | 12.5 | 18 | 15.75 | 14.29 | 18.75 | 12 | 37.5 | 6 | 50 | 4.5 | |
3 | 37.5 | 6 | 11.25 | 20 | 18.75 | 12 | 23.625 | 9.52 | 28.125 | 8 | 56.25 | 4 | 75 | 3 | |
4 | 50 | 4.5 | 15 | 15 | 25 | 9 | 31.5 | 7.14 | 37.5 | 6 | 75 | 3 | 100 | 2.25 | |
5 | 62.5 | 3.6 | 18.75 | 12 | 31.25 | 7.2 | 39.375 | 5.71 | 46.875 | 4.8 | 93.75 | 2.4 | 125 | 1.8 | |
15x/16 | 0.75 | 11.25 | 21.33 | 3.375 | 71.11 | 5.625 | 42.67 | 7.087 | 33.86 | 8.473 | 28.44 | 16.875 | 14.22 | 22.5 | 10.67 |
1 | 15 | 16 | 4.5 | 53.33 | 7.5 | 32 | 9.45 | 25.40 | 11.25 | 21.33 | 22.5 | 10.67 | 30 | 8 | |
2 | 30 | 8 | 9 | 26.67 | 15 | 16 | 18.9 | 12.70 | 22.5 | 10.67 | 45 | 5.33 | 60 | 4 | |
3 | 45 | 5.33 | 13.5 | 17.78 | 22.5 | 10.67 | 28.35 | 8.47 | 33.75 | 7.11 | 67.5 | 3.56 | 90 | 2.67 | |
4 | 60 | 4 | 18 | 13.33 | 30 | 8 | 37.8 | 6.35 | 45 | 5.33 | 90 | 2.67 | 120 | 2 | |
5 | 75 | 3.2 | 22.5 | 10.67 | 37.5 | 6.4 | 47.25 | 5.08 | 56.25 | 4.27 | 112.5 | 2.13 | 150 | 1.6 | |
20x/13 | 0.75 | 15 | 17.33 | 4.5 | 57.78 | 7.5 | 34.67 | 9.45 | 27.51 | 11.25 | 23.11 | 22.5 | 11.56 | 30 | 8.67 |
1 | 20 | 13 | 6 | 43.33 | 10 | 26 | 12.6 | 20.64 | 15 | 17.33 | 30 | 8.67 | 40 | 6.5 | |
2 | 40 | 6.5 | 12 | 21.67 | 20 | 13 | 25.2 | 10.32 | 30 | 8.67 | 60 | 4.33 | 80 | 3.25 | |
3 | 60 | 4.33 | 18 | 14.44 | 30 | 8.67 | 37.8 | 6.88 | 45 | 5.78 | 90 | 2.89 | 120 | 2.17 | |
4 | 80 | 3.25 | 24 | 10.83 | 40 | 6.5 | 50.4 | 5.16 | 60 | 4.33 | 120 | 2.17 | 160 | 1.625 | |
5 | 100 | 2.6 | 30 | 8.67 | 50 | 5.2 | 63 | 4.13 | 75 | 3.47 | 150 | 1.73 | 200 | 1.3 | |

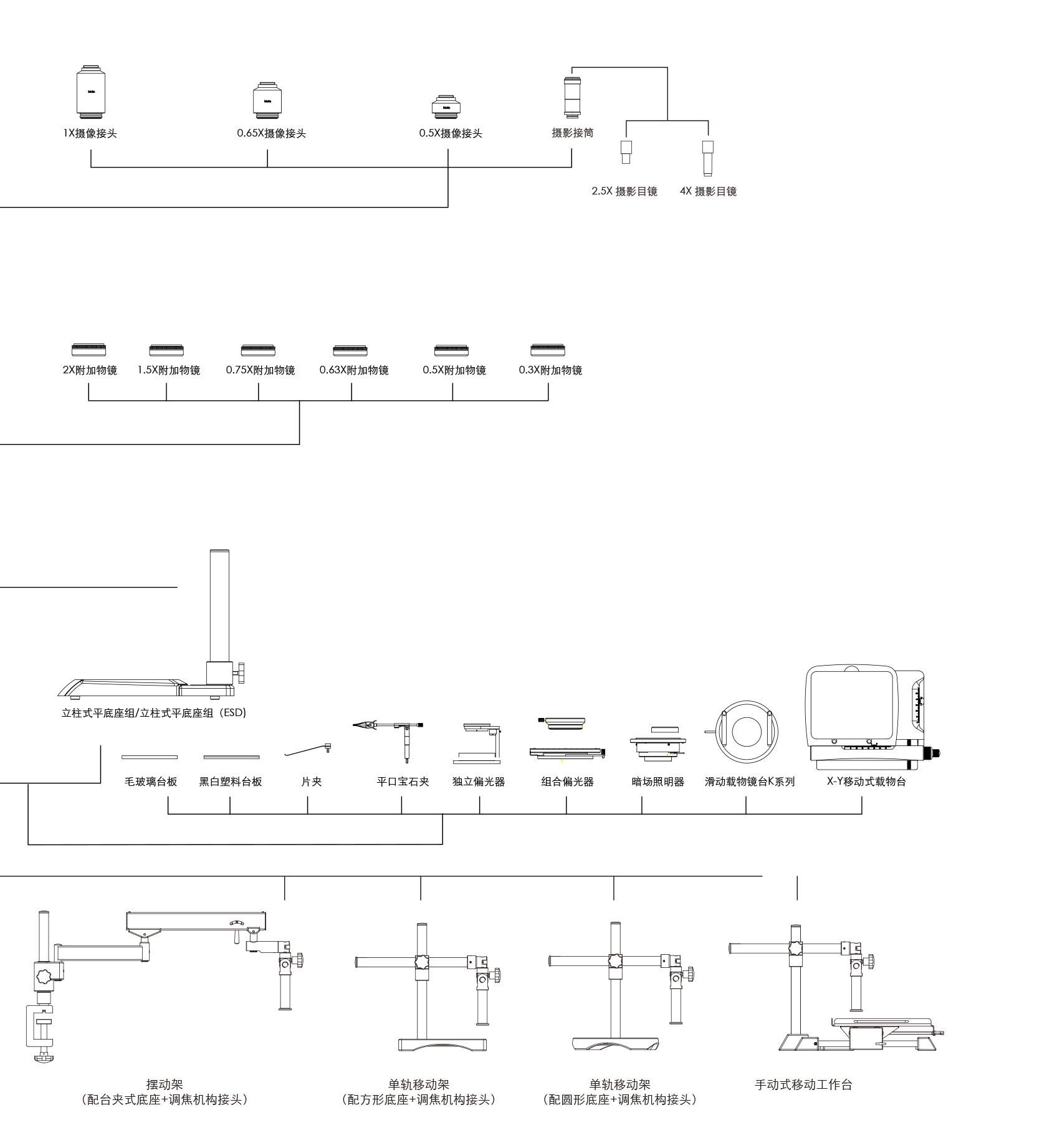

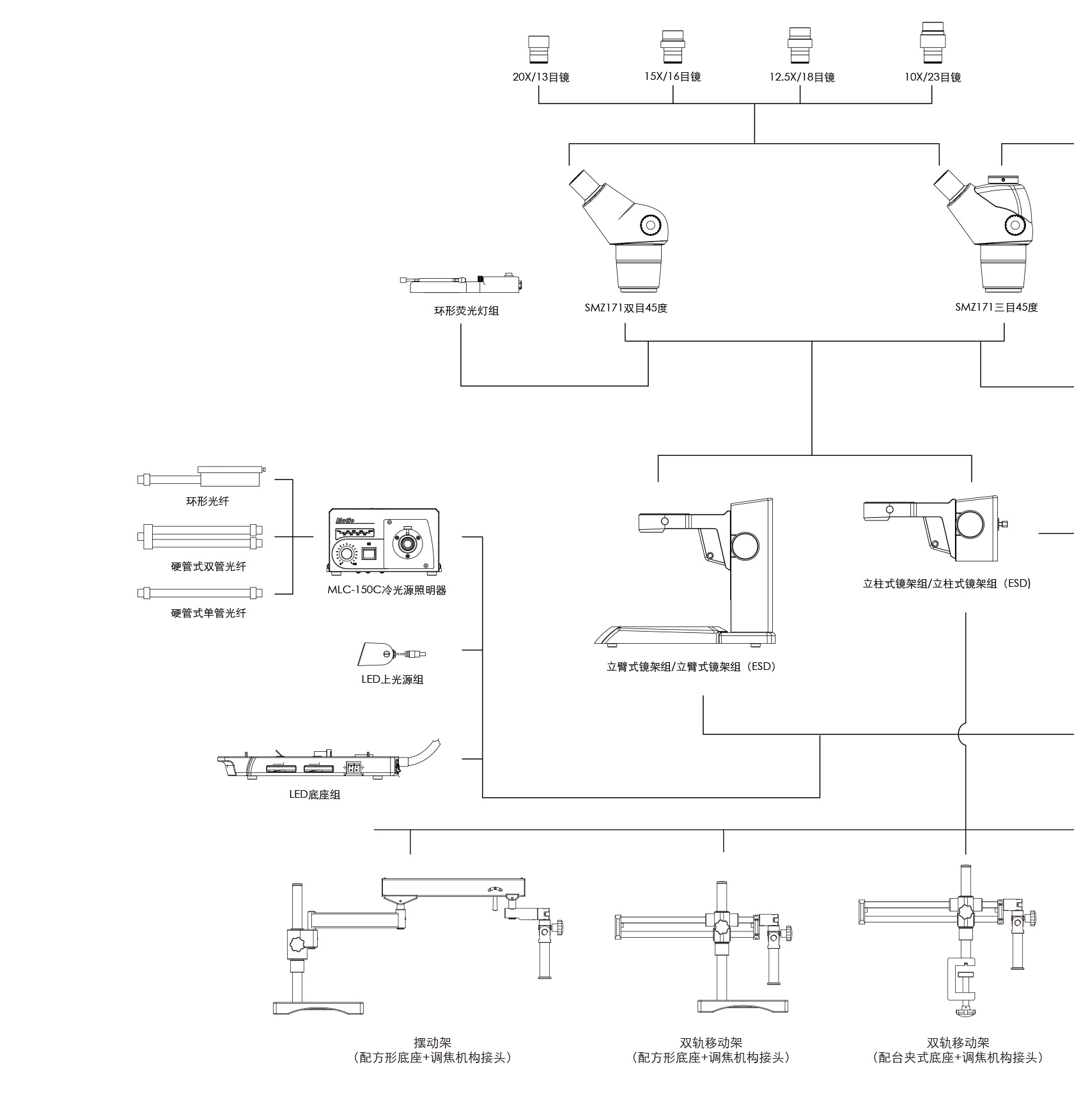

SMZ-171系列體視顯微鏡系統配置圖
