Motic SMZ-161清晰度高，色彩逼真，立體感強，并且事業開闊，符合人機工程學要求，擁有完備的附件功能，為日常應用帶來更多的靈活性和多樣性，是生命科學、生物學、醫學、農學及科研的理想選擇。多種光源及支架可供選擇：SMZ-161-BL、SMZ 161-BLED、SMZ-161-TL、SMZ-161-TLED
全國服務熱線：0512-6603 8633
在線咨詢Motic新推出的SMZ-161連續變倍體視顯微鏡，采用Greenough光學系統，實現了大范圍的變焦比和清晰的觀察影像，而且景深較大。反射式透射光源，使照明更加均勻，降低工作臺面的溫度，避免了工作臺面溫度過高。ZOOM 1:6奉獻良好的性能價格比；放大倍數連續可變，超長工作距離、超大分辨率， 具有優良的整機性能。
SMZ-161清晰度高，色彩逼真，立體感強，并且視野寬闊，儀器眼點高度為397.7mm，45度觀察角度， 符合人機工程學要求，可使您長時間工作下不會感到頸肩不適。SMZ-161擁有完備的附件功能，為日常應用帶來了更多的靈活性和多樣性，是生命科學、生物學、醫學、農學及科研的理想選擇。

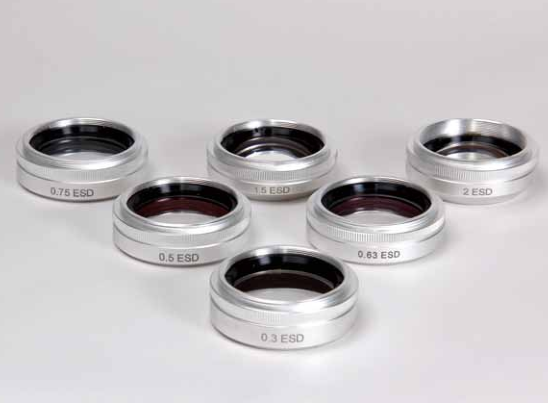

附加物鏡
新設計的0.3X、0.5X、0.63X、0.75X、1.5X、2X附加物鏡，您可以根據對工作距離和總放大倍數的要求來選擇配備。操作快捷方便，直接將附加物鏡旋上，重新調整調焦機構在立柱上的位置進行重新調焦即可。
工作距離 | 物料編號 |
0.3X [WD = 301 mm] | 1300700200091 |
0.5X [WD = 191.8 mm] | 1300700214391 |
0.63X [WD = 142.7 mm] | 1300700200141 |
0.75X [WD = 128.6 mm] | 1300700214381 |
1.5X [WD = 56.3 mm ] | 1300700200121 |
2X [WD = 38.6 mm] | 1300700200131 |

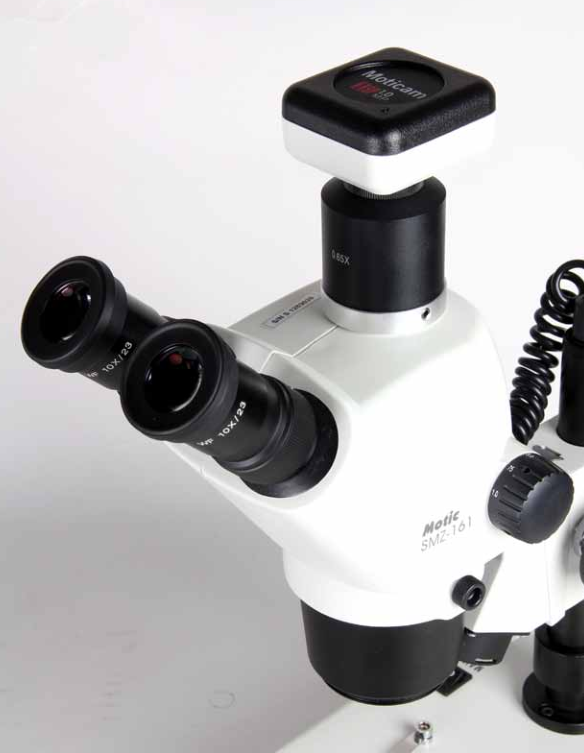

攝像頭及接筒
采用統一的標準設計的接筒，全新的設計提高了第三筒圖像的質量。
接筒的倍數需要根據應用的攝像頭芯片尺寸來選擇。

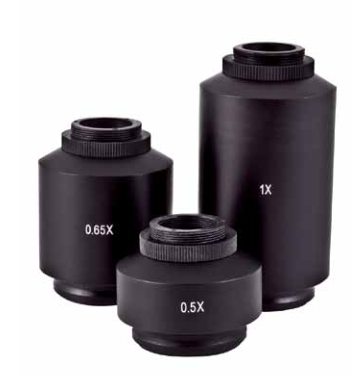

Motic為您提供了三種倍數供選擇：1x，0.65x，0.5x的接筒及多款攝像頭。

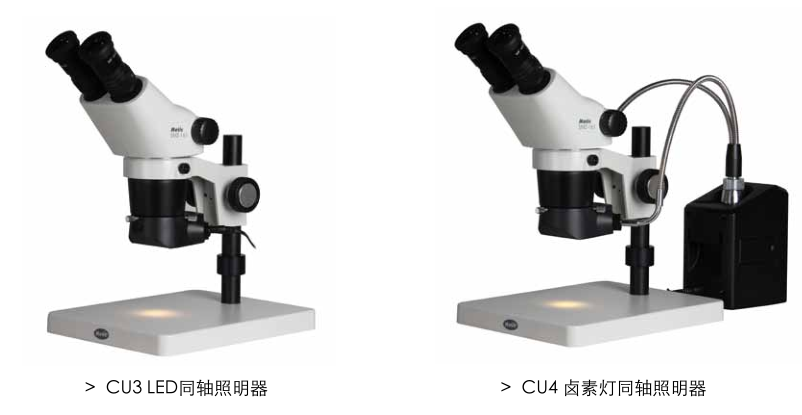

同軸照明器
用于觀察在斜照明與環形照明中無法觀察的樣品，特別是非透射標本（高反標本），左右視場照明均勻，
亮度充足，滿足1.6X—5X的照明需求。
旋轉式載物臺
載物臺安裝在底座的工作臺板孔內，即可作任意方向的平行移動， 又可作360°平面移動，易于觀察微小標本。
X-Y移動式載物臺
將移動式載物臺安裝在顯微鏡底座上，轉動同軸調節旋鈕的大、小鈕，可實現載物臺在X、Y軸的兩個方向上的平穩移動。
暗場照明器
SMZ-161為您提供良好的暗場顯微觀察方式，通過該種特殊照明器， 由透射光源產生的照明光線不會直接 進入成像物鏡內，從而使標本獲得更 高的襯度，以便于觀察特殊標本，如纖維、珠寶等。
獨立偏光器
獨立偏光器的起偏器可作360°旋轉，檢偏器既可作360°旋轉，又可擺出光路，滿足偏光顯微觀察不同方式的需求。偏光器主要是利用偏振光干涉原理，對透明或非透明的礦物、非均質體等薄片標本進行光觀察與測定。
SMZ-161技術參數表
型號 | SMZ-161-BL | SMZ 161-BLED | SMZ-161-TL | SMZ-161-TLED |
光學系統 | Greenough | |||
觀察角度 | 45° / 60° | |||
主機變倍范圍（標配） | 0.75X--4.5X | |||
變倍比 | 6:01 | |||
目鏡（標配） | WF10X (923) /目鏡筒視度可調 | |||
瞳距 | 50mm-75mm | |||
工作距離（標配） | 110mm | |||
攝影攝像接口（三目） | － | 可配:0.5X接頭/ 0.65X接頭/ 1.0X接頭 | ||
附加物鏡（選購件） | 0.3X [WD =301mm] | |||
0.5X [WD =191.8mm] | ||||
0.63X [WD =142.7mm] | ||||
0.75X [WD =128.6mm] | ||||
1.5X [WD =56.3mm ] | ||||
2.0X [WD = 38.6mm] | ||||
最大工作距離 | 301mm | |||
底座配置 | 照明采用反射鏡形式 | |||
角度可調、亮度可調可單獨或同時使用 | ||||
R2GG底座 | 落射光源：12V/10 W鹵素?zé)魩Х垂馔?br/>反射式透射光源：12V/20W鹵素?zé)魩Х垂馔?/span> | |||
R2LED底座 | 落射光源：3W LED | |||
SMZ-161系列體視顯微鏡配置表
組件名稱 | 規格 | 物料編號 | SMZ-161-BP | SMZ-161-TP | SMZ-161-BL (R2GG) | SMZ-161-TL (R2GG) | SMZ 161-BLED (R2LED) | SMZ-161-TLED (R2LED) | |
變倍體 | SMZ161雙目 | 45度 | 1300709600272 | ● | ● | ● | |||
SMZ161三目 | 45度 | 1300709600282 | ● | ● | ● | ||||
SMZ161雙目 | 60度 | 1300709600211 | ○ | ○ | ○ | ||||
目鏡 | WF 1OX/023 （可加分劃板） | 1300700103231 | ● | ● | ● | ● | ● | ● | |
底座組 | 立柱式平底座組 | 立柱式平底座組 | 1300709600201 | ● | ● | ||||
立柱式鏡架組 | 1300709600191 | ● | ● | ||||||
立柱式帶光源底座 | R2GG機架組 | 1300709600311 | ● | ● | |||||
R2LED機架組 | 1300709600411 | ● | ● | ||||||
C-Mount攝像接頭 | 0.50X (1/2”) | 1300700904381 | ○ | ○ | ○ | ||||
0.65X (2/3” ，1”) | 1300700904361 | ○ | ○ | ○ | |||||
1X (2/3” ,1”) | 1300700904181 | ○ | ○ | ○ | |||||
附加物鏡 | 0.3X/ 0.5X/ 0.63X/ 0.75X/ 1.5X/ 2.0X | ○ | ○ | ○ | ○ | ○ | ○ | ||
SMZ-161光學參考值
目鏡 | 倍率檔位 （X） | 標準物鏡 | 附加物鏡 | ||||||||||||
0.3X | 0.5X | 0.63X | 0.75X | 1.5X | 2X | ||||||||||
工作距離 110mm | 工作距離 301mm | 工作距離 191.8mm | 工作距離 142.7mm | 工作距離 128.6mm | 工作距離 56.3mm | 工作距離 38.6mm | |||||||||
| 總放大倍率（X） | 視場直徑 | 總放大倍率（X） | 視場直徑 | 總放大倍率（X） | 視場直徑 | 總放大倍率（X） | 視場直徑 | 總放大倍率（X） | 視場直徑 | 總放大倍率（X） | 視場直徑 | 總放大倍率（X） | 視場直徑 | ||
10X/23 | 0.75 | 7.5 | 30.67 | 2.25 | 102.22 | 3.75 | 61.33 | 4.725 | 48.68 | 5.625 | 40.89 | 11.25 | 20.44 | 15 | 15.33 |
1 | 10 | 23.00 | 3 | 76.67 | 5 | 46.00 | 6.3 | 36.51 | 7.5 | 30.67 | 15 | 15.33 | 20 | 11.50 | |
2 | 20 | 11.50 | 6 | 38.33 | 10 | 23.00 | 12.6 | 18.25 | 15 | 15.33 | 30 | 7.67 | 40 | 5.75 | |
3 | 30 | 7.67 | 9 | 25.56 | 15 | 15.33 | 18.9 | 12.17 | 22.5 | 10.22 | 45 | 5.11 | 60 | 3.83 | |
4 | 40 | 5.75 | 12 | 19.17 | 20 | 11.50 | 25.2 | 9.13 | 30 | 7.67 | 60 | 3.83 | 80 | 2.88 | |
4.5 | 45 | 5.11 | 13.5 | 17.04 | 22.5 | 10.22 | 28.35 | 8.11 | 33.75 | 6.81 | 67.5 | 3.41 | 90 | 2.56 | |
15X/16 | 0.75 | 11.25 | 21.33 | 3.375 | 71.11 | 5.625 | 42.67 | 7.0875 | 33.86 | 8.4375 | 28.44 | 16.875 | 14.22 | 22.5 | 10.67 |
1 | 15 | 16.00 | 4.5 | 53.33 | 7.5 | 32.00 | 9.45 | 25.40 | 11.25 | 21.33 | 22.5 | 10.67 | 30 | 8.00 | |
2 | 30 | 8.00 | 9 | 26.67 | 15 | 16.00 | 18.9 | 12.70 | 22.5 | 10.67 | 45 | 5.33 | 60 | 4.00 | |
3 | 45 | 5.33 | 13.5 | 17.78 | 22.5 | 10.67 | 28.35 | 8.47 | 33.75 | 7.11 | 67.5 | 3.56 | 90 | 2.67 | |
4 | 60 | 4.00 | 18 | 13.33 | 30 | 8.00 | 37.8 | 6.35 | 45 | 5.33 | 90 | 2.67 | 120 | 2.00 | |
4.5 | 67.5 | 3.56 | 20.25 | 11.85 | 33.75 | 7.11 | 42.525 | 5.64 | 50.625 | 4.74 | 101.25 | 2.37 | 135 | 1.78 | |
20X/13 | 0.75 | 15 | 17.33 | 4.5 | 57.78 | 7.5 | 34.67 | 9.45 | 27.51 | 11.25 | 23.11 | 22.5 | 11.56 | 30 | 8.67 |
1 | 20 | 13.00 | 6 | 43.33 | 10 | 26.00 | 12.6 | 20.63 | 15 | 17.33 | 30 | 8.67 | 40 | 6.50 | |
2 | 40 | 6.50 | 12 | 21.67 | 20 | 13.00 | 25.2 | 10.32 | 30 | 8.67 | 60 | 4.33 | 80 | 3.25 | |
3 | 60 | 4.33 | 18 | 14.44 | 30 | 8.67 | 37.8 | 6.88 | 45 | 5.78 | 90 | 2.89 | 120 | 2.17 | |
4 | 80 | 3.25 | 24 | 10.83 | 40 | 6.50 | 50.4 | 5.16 | 60 | 4.33 | 120 | 2.17 | 160 | 1.63 | |
4.5 | 90 | 2.89 | 27 | 9.63 | 45 | 5.78 | 56.7 | 4.59 | 67.5 | 3.85 | 135 | 1.93 | 180 | 1.44 | |
