近幾年來，隨著工業的快速發展，對現代焊接技術的要求越來越高。如何檢測焊接質量成為檢測部門的重要課題。
蘇州卡斯圖電子有限公司在焊接熔深檢測領域積累多年，終于形成一整套的檢測體系。從取樣制樣，到檢測報告，整個流程嚴謹致密。
以下詳細介紹HF-1焊接熔深系統：
1. | 取樣：大部件不適合直接觀察，需要切取檢測小樣件。我公司的切割機可在低溫環境下切割樣品，防止高溫灼燒影響樣品內部組織形態。 |
2. | 制樣：切好的樣品經過鑲嵌或直接磨拋。磨拋設備需要根據樣品自身的材質選擇。磨拋完成后經過特制腐蝕劑腐蝕，此時樣品表面形態已經形成。 |
3. | 檢測：腐蝕好的樣品放置在焊接熔深系統下檢測，通過工業攝像機將樣品形態傳輸?shù)诫娔X，在電腦上可觀察、測量、特定位置標注、圖片對比等操作，制成檢測報告。 |
4. | 該系統可以對焊接產品的對接、交接、搭接和T型焊接部分的熔深情況進行分析。 |
具體的應用領域是：汽車濾清器、汽車座椅部件、檢測檢具、汽車工裝夾具模具等汽車零部件領域，航天領域，電力領域，冶金領域，新能源儲能等。
參照的標準：HB5282-1984結構鋼和不銹鋼電阻電焊和縫焊質量檢驗
HB5276-1984鋁合金電阻點焊和縫焊質量檢驗

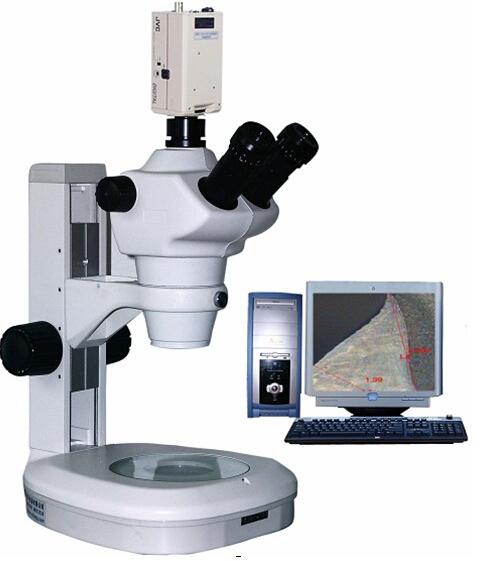

| 光學顯微鏡： 光學系統，多光路的系統設計，可同時支持雙目鏡筒觀察和數碼攝像裝置觀察。 1.目鏡:10X 2.物鏡連續變倍變倍范圍 0.8X-10X 4.視覺照明：漫反射LED燈
|
| 攝像頭： 分辨率高，圖像質量好； 色彩還原性好； 圖像穩定，所有攝像機均經過長時間測試； 體積小，安裝方便； 標準鏡頭接口（CS及C口）； 圖像窗口無級縮放； 曝光時間可控； 采用5V供電，功耗小，連線簡單； 130萬、300萬、500萬、800、1000萬像素可選擇 |

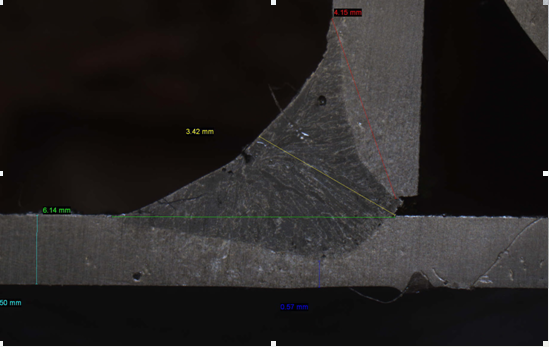

| 焊接熔深分析軟件： 焊接熔深處拍照、測量 標注特殊位置 疊加比列尺 圖片打印 圖片報告 |
| 切割機： 金相試樣切割機可適用于一般金相，巖相試樣材料的切割，本機采用全封閉結構和快速夾緊機構，并符有專用冷卻水箱，供冷卻液循環使用，主要零部件均采用不銹鋼材料制成。 切割截面：85×85mm 轉 速：2800r/min 砂輪片規格：300×1.5×32mm 電 動 機：Y100L2-2，3kW， 380V，50Hz 外型尺寸：730×700×540mm （750×730×1200mm 立式） 重 量：125kg（180 kg立式） |
| 鑲嵌機 本機能自動加溫、加壓，到了壓制成形后自動停機卸壓，再按一下按鈕自動壓制樣件就自動上來，即可貨件。注：只限于熱固性材料（如電玉粉、膠木粉之類），溫度已調整和自動。 主要參數： 試樣壓制規格：ф22mm，ф30mm，ф45mm 加熱器：220V ,650W 電源總功率：1000W 變頻器：300W 外形尺寸： 80*350*420mm 凈重：50Kg |
| 磨拋機 金相試驗室，金相試樣制備過程中，試樣的預磨、拋光、研磨、是多道必不可少的程序。 本機集三種功能為一身，可適應多種材料的試樣制備。該機的磨、拋、研盤直徑均大于國內同類產品。 主要參數： 磨盤直徑：250mm 砂紙直徑：230mm 拋盤直徑：220mm 研磨盤直徑：220mm 轉速：50~1400r/min 外形尺寸：700×610×330mm 電動機：BY71，350W，220V，50Hz 凈重：80Kg |
| 金相耗材： 切割砂輪片 鑲嵌粉 砂紙、絨布 金剛石拋光劑、研磨膏等 |
