壓接端子的斷面分析結果，只需要3分鐘就能完成!!

一、用途介紹

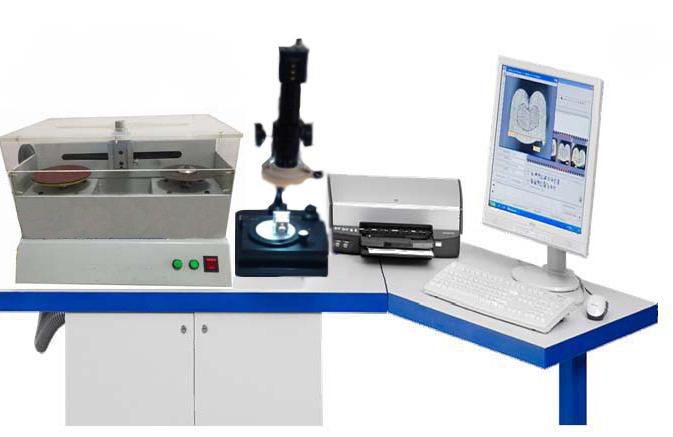

端子截面分析儀是蘇州卡斯圖電子有限公司針對線束行業品質檢驗而專門研發的一款精密檢測分析設備，整套線束斷面分析儀系統由端子切割設備、研磨設備、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析系統等單元組成，采用人體力學設計，模塊化組合，流水線式工作流程，讓操作更方便、快捷。全套檢測系統可在3分鐘內完成一個端子的處理分析，提高了端子斷面品質檢驗的速度。簡易的操作、清晰的圖像采集系統、全面的測量分析為您的生產保駕護航。高性能顯微觀測儀和專用軟件可簡單正確地測量長度﹑計算面積。超過AWG30的極細線也能鮮明地顯示出。 用本公司新開發的斷面分析專用軟件，可測定 CH?CW， 能瞬時計算出斷面面積。 在高倍率下的測量精度為 1 ~ 2μm。

線束斷面分析儀檢測顯微鏡能觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，線束斷面分析儀儀具有較長的工作距離;配置高精度線束端子圖片測量分析系統,組合成線束端子檢測顯微鏡,光學系統與高分辨率攝像頭的組合，讓斷面圖像更清晰，定倍定檔讓測量更準確。

二、系統特點

1．不用樹脂凝固（采用德國及日本檢測線束方式縮短檢測時間）

樹脂凝固法做樣品必須從樹脂硬化，樹脂裁斷;粗磨;研磨。做一個樣品要花數小時。本產品不需樹脂凝固，制作一個樣品只用3分鐘。

2．專業線束切割磨拋一體機

多年開發的專業線束端子切割研磨一體式型適用與小型線束端子，對端子精密切割可進行0.01mm上下距離調整，切割任意端子部位，采用超薄端子專用切割片對端子內部材質結構進行無損傷切斷，其它公司采用剪刀剪使端子內部結構變型已無檢測意義。

3．端子專用夾具可對應各種尺寸的端子

新開發的夾具可夾緊各種型號的端子。研磨時不用擔心咬線牙變形或電線飛出。也不用特殊的技能，誰都可以輕易操作。 附屬的標準夾具可對應 AWG8 ~ AWG26 的電線。細線用夾具（AWG26 ~ AWG36） 可追加樹脂凝固樣品的專用夾具（可夾直徑?40mm）其他夾具尺寸可根據客戶定做。

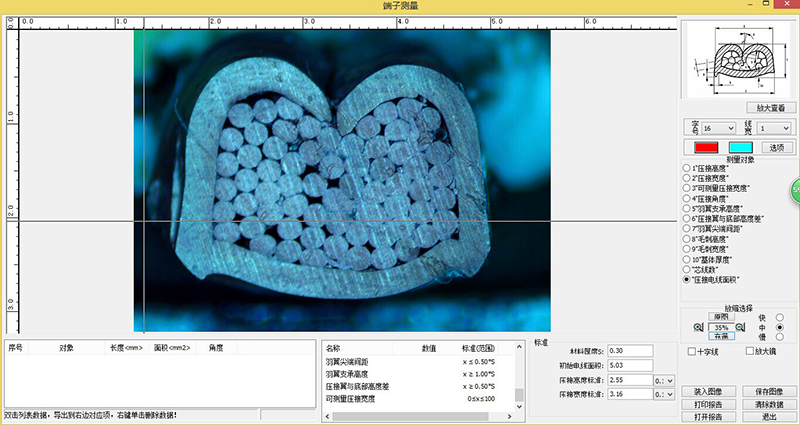

4．專業線束端子分析軟件可分析壓縮比，面積，C/H，C/W，等數據。

超過AWG30的極細的線也可以很清楚地表現出來。另外還新開發了用于專業線束端子分析軟件?？蓧嚎s比，面積，C/H，C/W等瞬間就能測定及辨別。

5．本公司研發的軟件可將測定結果已報告形式保存打印。

可以將測定的各種數據以及芯線的壓縮率等和鮮艷的斷面圖形一起輸送到Excel及WORD文檔?？梢院芎唵蔚鼐椭谱鞒鰪碗s的評價報告面來。

三、技術參數

1.精密切割臺（含專業夾具）瑞士電機 50~3000rpm

2.精密研磨臺（含專業夾具）瑞士電機 50~1500rpm

3.端子截面顯微分析倍數： 0.7-4.5X 或1-5X （6檔）

4.視頻總放大倍率：依據顯示器尺寸大小

5.電線的適用范圍：0.05m²~30m²

6.電源：AC100V~AC240V

7.成像系統：工業高清300萬CCD相機

8.切割片規格：Φ120X0.5mm

9.研磨砂紙：1200# 2000#

10.標準夾具：AWG28—AWG5

11.專業端子分析軟件含加密鎖及光盤

12.標準檢定尺

13.線束端子專用腐蝕液

14.照明光源：全白可調LED照明裝置(冷光)

四、配置說明

端子切割研磨一體臺、端子專用切割片、端子專用夾具、端子顯微分析鏡頭、端子移動工作臺、300萬高清工業相機、LED照明裝置、線束端子專用腐蝕液、專業端子分析軟件、標準檢定尺、端子研磨砂紙
