蘇州卡斯圖電子有限公司提供碳釬維孔隙率分析儀，詳情請致電：0512-66038633。

復(fù)合材料孔隙大致有兩種：層間孔隙和纖維束內(nèi)孔隙?？紫妒菑?fù)合材料構(gòu)件內(nèi)部常見且無法避免的缺陷，孔隙問題是碳-環(huán)氧復(fù)合材料成型工藝中普遍存在的問題，即使孔隙含量很小，對材料的許多性能會產(chǎn)生有害的影響。對于航空器部件來說，復(fù)合材料構(gòu)件的孔隙率會對其結(jié)構(gòu)強(qiáng)度產(chǎn)生很大的影響，危害飛行。

國內(nèi)外對復(fù)合材料孔隙問題的研究主要集中在三個方面：

（1）固化周期中孔隙形成機(jī)理研究；

（2）孔隙對復(fù)合材料力學(xué)性能影響的研究；

（3）孔隙率檢測方法的。

孔隙是碳纖維復(fù)合材料中常見的微小缺陷，由于復(fù)合材料成型工藝的特性，完全沒有孔隙的復(fù)合材料是沒有的。且復(fù)合材料的機(jī)械性能對孔隙十分緊密。相關(guān)研究指出，孔隙率在0％到5％時，每增加1％，復(fù)合材料的層間剪切強(qiáng)度平均下降7％左右；彎曲強(qiáng)度以10％左右的比例下降，彎曲模量則以5％左右的比例下降。

復(fù)合材料中孔隙的形成和長大主要是由于含有的水分、夾雜空氣等在一定溫度下，當(dāng)揮發(fā)物氣體的壓力超過樹脂壓力時就會形成氣泡并長大。

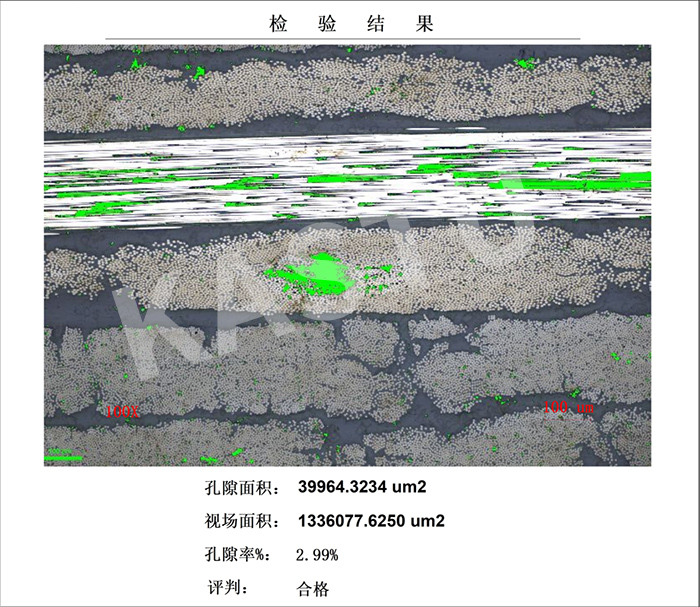

蘇州卡斯圖電子有限公司根據(jù)GB/T 3356金相顯微法測量孔隙率是應(yīng)用光學(xué)顯微鏡分析復(fù)合材料中孔隙分布情況，主要是將特定位置的材料裁切、鑲嵌、磨拋除雜、光學(xué)設(shè)備放大、定制開發(fā)的軟件測量分析，出具詳細(xì)的數(shù)據(jù)報告。
