蘇州卡斯圖電子有限公司為安徽合肥某注塑企業提供油漆層厚度分析系統。某注塑企業現有廠房3萬多平方米，自有電腦全自動注塑成型機33臺,同時有眾多合資廠家鼎立支持，具備年產400多萬套家電外殼的生產能力；全自動電腦控制噴涂生產線5條,具有日下線1.5萬套機殼的生產能力。此次檢測是注塑產品外殼的油漆層厚度測量。以下為詳細說明：

PantheraTEC

一、概述

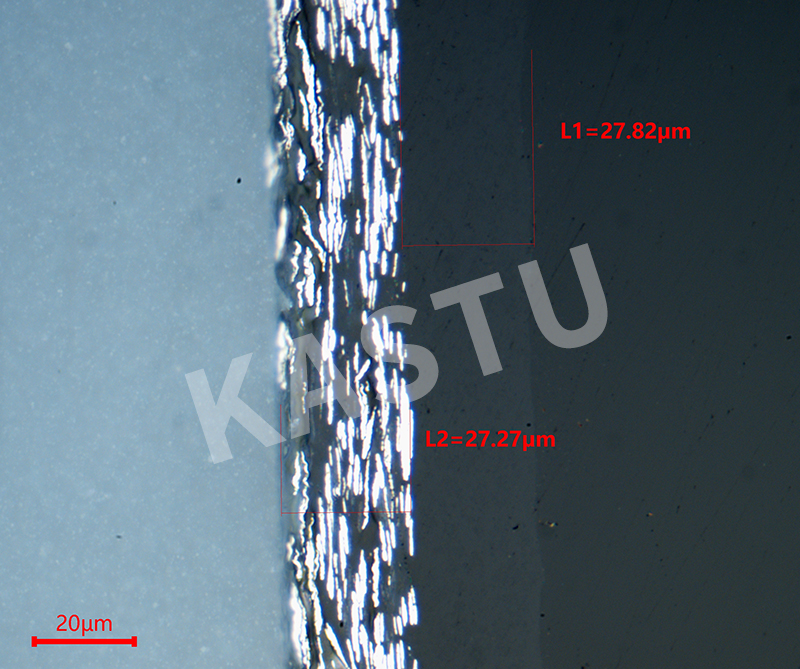

油漆層層深檢測是系統的厚度檢測方法之一，通常被用作品質判定和品質異常分析、尋找失效的原因與解決方案、評估制程改進，做為客觀檢查、研究與判斷的根據。金相法是油漆層測量的重要技術，切片質量將直接影響檢測部位確認的準確性。

鍍層分析儀

二、配置清單

切片是用特制液態樹脂將樣品包裹固封，然后進行研磨拋光的一種制樣方法，檢測流程包括取樣、固封、研磨、拋光、提供形貌照片、開裂分層大小判斷或尺寸等數據。
使用儀器：真空鑲嵌機，研磨拋光機，圖像分析系統，電腦。
測試流程：取樣 鑲埋 研磨 拋光 觀察拍照測量

以下為設備的詳細描述：



油漆層分析儀

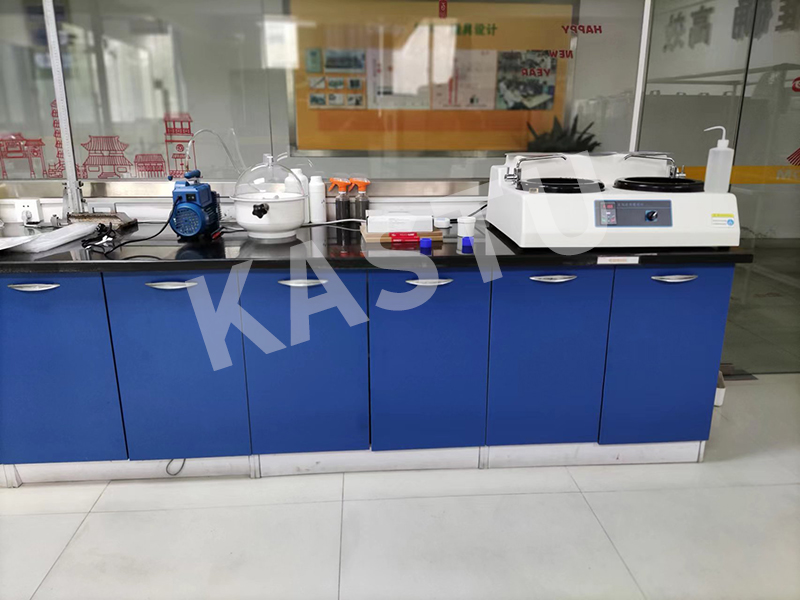

1 真空鑲嵌機

樣品切割后需要鑲嵌。真空鑲嵌機設計緊湊，容量大，操作簡單快捷，設備可靠性高。能去除試樣和樹脂中的氣泡，使樹脂滲透進試樣的孔隙和裂紋中，得到無氣泡和孔隙的樣品，改善試樣的鑲嵌效果。

產品特點

●   進口真空室，容量大

●   透明視窗，便于觀察

●   內置液體傾倒支架，一次澆注多個試樣

●   真空泵，抽真空速度快，真空度高

●   操作簡單，便于使用



2 金相磨拋機

樣品鑲嵌完成后需要磨拋，獲得鏡面效果

本系列設備為手動機,采用品牌馬達，具有高扭矩，高穩定性特點，每一臺平面度和跳動，在出廠前都經過嚴格檢驗，使制樣達到客戶需要的效果。速度、研磨方向快速設定，磁性快速換盤系統，滿足材料研磨拋光。

特點：

機臺粉體烤漆, 無毒性, 牢固的大型支撐底盤設計確保了精密的回轉平衡度；

強大的電機扭力帶來強大的動力, 帶來很好的研磨拋光體驗；

全系列支持磁性快速換盤系統, 使用彈性佳,可搭配自動研磨裝置；

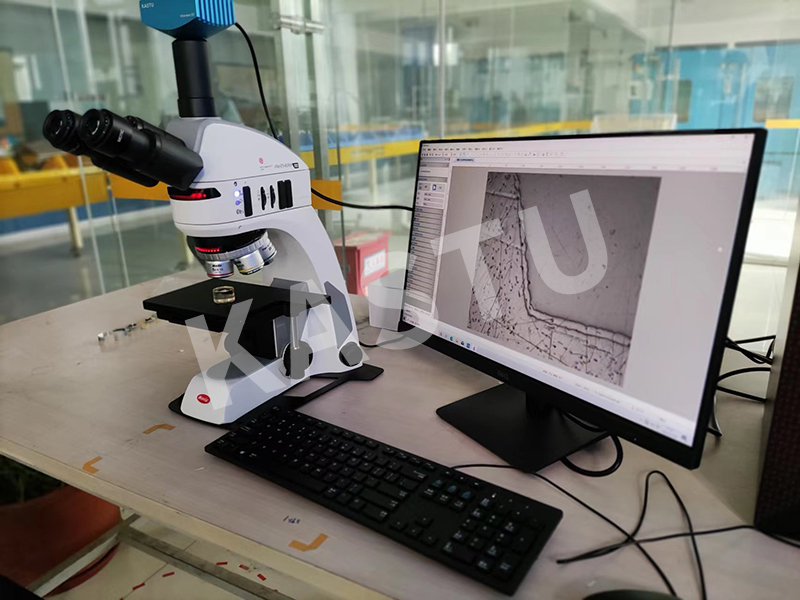

3 圖像分析系統

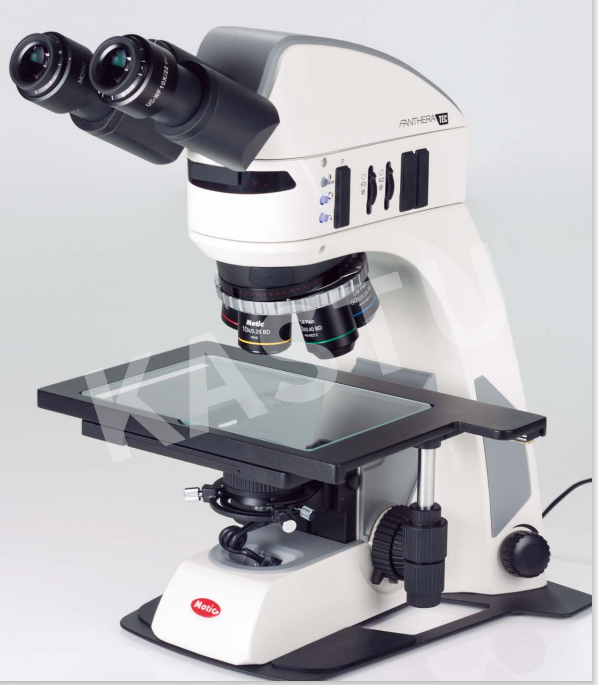

金相分析儀

產品簡介

該設備是電子、金屬材料、礦物、地質、精密工程等檢查、分析及研究的儀器，適用于教學、科研、工業等領域。采用同軸垂直照明系統，很好的消除了雜散光，從而大大提高成像的對比度（襯度）和清晰度。

特點

目鏡：標準配置的高眼點設計、帶可折疊橡膠眼罩的目鏡，目鏡視度可調，使雙目觀察更加容易。另外，目鏡筒上的卡槽設計，可將目鏡鎖緊定位，避免掉出，方便操作。

觀察筒：30度傾斜的鉸鏈式鏡筒，瞳距調節范圍為55-75mm。即使長時間觀察，也能確保使用者操作舒適，無疲勞感。

落射偏光照明器組：鹵素燈為操作者提供充足亮度，以滿足各種情況下的樣本觀察。帶可變光欄裝置、調中裝置，保證視場照明均勻。搭配偏光觀察裝置。

物鏡：平場金相物鏡：5X，10X，20X，50X（50X\100X\200X\500X）

機械載物臺：硬膜涂層表面，防腐、耐磨，面積180X140mm，行程75X50mm。

粗微同軸：調焦行程為30mm，微調格值0.002mm，以保證充足的操作距離。

防霉設計：防霉結構設計及加工過程的防霉處理，確保高溫高濕環境下新產品使用性能的穩定性，并延長顯微鏡及其物鏡的使用壽命。

相機：高畫素工業相機，真實反映產品形貌。

軟件：專用測量分析軟體，快捷，方便品質人員操作使用。

4電腦一體機

戴爾品牌一體機 I5處理器 2G獨立顯卡  IPS專業圖像顯示屏幕 只為獲得更清晰圖像效果
